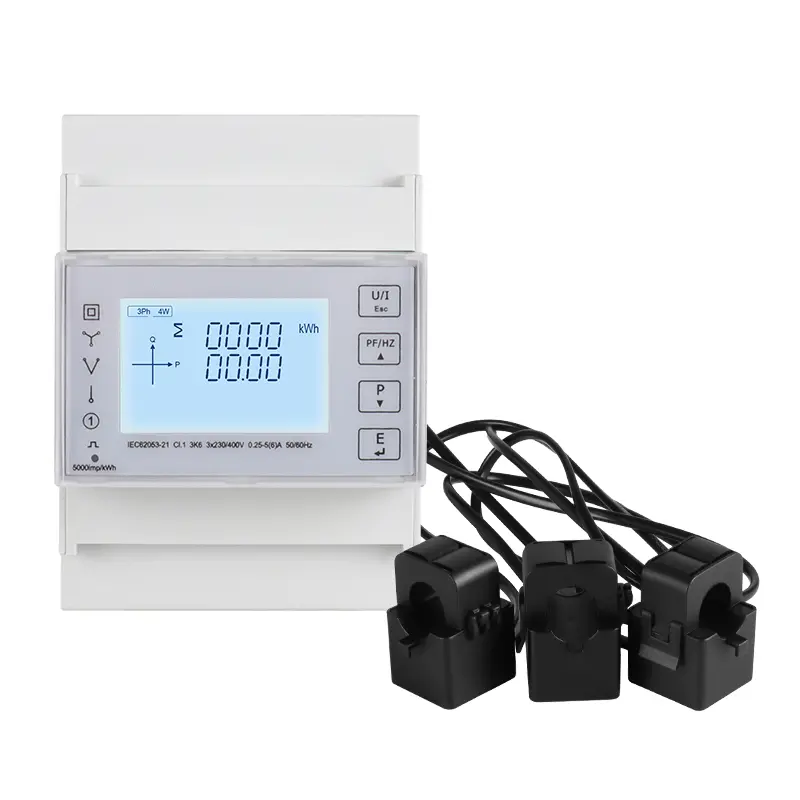

3 पी 4 डब्ल्यू उच्च सुस्पष्टता मापन डीआयएन रेल एनर्जी स्मार्ट मीटर

झिंकॉन्ग इलेक्ट्रिकल एक व्यावसायिक 3 पी 4 डब्ल्यू उच्च सुस्पष्टता मापन डीआयएन रेल एनर्जी स्मार्ट मीटर उत्पादक आणि चीनमधील पुरवठादार आहे. आम्ही बर्‍याच वर्षांपासून मीटरिंगमध्ये विशेष आहे. आमच्या उत्पादनांचा चांगला फायदा आहे आणि दक्षिण-पूर्व आणि मध्यम आशिया बाजारपेठेतील बहुतेक भाग कव्हर करतात. आम्ही चीनमधील आपला दीर्घकालीन भागीदार होण्यास उत्सुक आहोत.

चौकशी पाठवा

उत्पादन वर्णन

3 पी 4 डब्ल्यू उच्च सुस्पष्टता मापन डीआयएन रेल एनर्जी स्मार्ट मीटर डीआयएन रेल इन्स्टॉलेशन मटल-फंक्शन एनर्जी मीटर आहे. हे उत्पादने व्होल्टेज, चालू, चार चतुष्पाद शक्ती सारख्या विविध प्रकारच्या पॉवर पॅरामीटर्सच्या मोजमाप आणि विश्लेषणास समर्थन देऊ शकतात पॅरामीटर्स, पॉवर फॅक्टर इ. दरम्यान ते देखील प्रदान करू शकतात the measurement of multiple electric energy parameters, such as two way active energy, reactive energy, monthly and daily electricity consumption statistics.This series of products also can support the analysis of electric power parameter measurement in 1P2W and 3P4W grid environment, is suitable for power monitoring for photovoltaic inverter, new energy electricity consumption statistic analysis, real time power monitoring and a variety of other environments, has the multi-function, high स्थिरता आणि दीर्घ जीवनाची वैशिष्ट्ये. आरएस 485 संप्रेषण इंटरफेस, बॉड रेट जास्तीत जास्त उत्पादनांची ही मालिका मॉडबस आरटीयू कम्युनिकेशन प्रोटोकॉलचे समर्थन करणारे 38400 बीपीएस समर्थन करा. हे रिमोट डेटा रीडचे कार्य सहजपणे जाणवू शकते आणि मोठ्या-स्क्रीन एलसीडी आणि टच-सेन्सेटिव्ह कीचे डिझाइन स्वीकारू शकते, जे स्थानिक दृश्य सहजपणे पार पाडू शकते आणि भिन्नतेच्या पॅरामीटर्सचे ऑपरेशन सेट करू शकते. उत्पादनामध्ये संकेतशब्द संरक्षणाचे कार्य आहे, जे उत्पादनाची डेटा सुरक्षा सुनिश्चित करते.

3 पी 4 डब्ल्यू उच्च सुस्पष्टता मापन डीआयएन रेल एनर्जी स्मार्ट मीटर फोटोव्होल्टिक इन्व्हर्टरच्या इलेक्ट्रिक एनर्जी मॉनिटरिंग, नवीन उर्जा विजेच्या वापराचे सांख्यिकीय विश्लेषण, उर्जा प्रणाली उपयुक्तता आणि बुद्धिमान इमारतींच्या उर्जा देखरेखीसाठी आवश्यक आहे. त्याचे संपूर्ण संप्रेषण कार्य विविध नियंत्रण प्रणाली, एससीएडीए सिस्टम आणि साठी योग्य आहे ऊर्जा व्यवस्थापन प्रणाली.

वैशिष्ट्ये

जास्तीत जास्त चालू 100 अ‍ॅडरेक्ट प्रवेश

डीआयएन रेल माउंटिंग, मानक 4 मॉड्यूलस रुंदी.

मल्टी-फंक्शन पॅरामीटर मापन, व्होल्टेज, चालू, सक्रिय शक्ती, प्रतिक्रियाशील शक्ती, स्पष्ट शक्ती, शक्ती प्रदान करणे फॅक्टर, फेज कोन, इ.

विविध सांख्यिकीय डेटा आणि स्थानिक संचयन कार्ये, जसे की द्वि-मार्ग शक्ती, मागणी आणि इतर सांख्यिकीय डेटा प्रदान करा. गेल्या 12 महिन्यांपासून मासिक वीज वापराची आकडेवारी द्या आणि गेल्या 31 दिवसांपासून दररोज वीज वापराची आकडेवारी

आरएस 858585 संप्रेषण कार्याचे समर्थन करा, बाऊड रेट 38400 बीपीएस पर्यंत, मॉडबस आरटीयू प्रोटोकॉलला समर्थन द्या.

एका ऑप्टोकॉपलर पल्स आउटपुट इंटरफेसचे समर्थन करते आणि आउटपुट पॅरामीटर्स सेट केले जाऊ शकतात.

एलसीडी रीफ्रेश वेळ 1 सेकंद आहे, मॅन्युअल किंवा स्वयंचलित समर्थन स्क्रोल प्रदर्शन (कॉन्फिगर करण्यायोग्य)

मापदंड

1. युनिट मोजू आणि प्रदर्शित करू शकते
त्वरित आरएमएस मूल्ये
चालू	प्रति टप्पा, तटस्थ
व्होल्टेज	एल-एल, एल-एन
वारंवारता	45 ते 65 हर्ट्झ
सक्रिय शक्ती	एकूण आणि प्रति टप्पा
पॉवर फॅक्टर	एकूण आणि प्रति टप्पा
ऊर्जा मूल्ये (समाविष्ट: आयात, निर्यात, आयात + निर्यात)

सक्रिय ऊर्जा	0 ते 9999999.999 केडब्ल्यूएच
मल्टी -टॅरिफ सक्रिय ऊर्जा (टी 1 - टी 4)	0 ते 9999999.999 केडब्ल्यूएच
2. युनिट मोजू शकते आणि संप्रेषण वाचू शकते
ऊर्जा मूल्ये
उघड ऊर्जा (एकूण)	0 ते 99999999999 यीस्ट
मल्टी-टॅरिफ प्रतिक्रियाशील ऊर्जा (टी 1 - टी 4)	0 ते 9999999.999 Kvarh, समाविष्ट करा: आयात, निर्यात, आयात+निर्यात
गेल्या 12 महिन्यांपासून मासिक विजेचा वापर	एकूण सक्रिय ऊर्जा श्रेणी: 0 ते 9999999.999 केडब्ल्यूएच
गेल्या 31 दिवसांपासून दररोज उर्जा वापर	एकूण सक्रिय ऊर्जा श्रेणी: 0 ते 9999999.999 केडब्ल्यूएच
3. युनिट सेटल होऊ शकते
संप्रेषण वर्ग	मोडबस पत्ता, बाउड रेट, पॅरिटी बिट, थांबा बिट
सिस्टम कॉन्फिगरेशन वर्ग	वापरकर्ता संकेतशब्द (एचएमआय), पॉवर सिस्टम प्रकार
नाडी आउटपुट वर्ग	नाडी आउटपुट प्रकार, नाडी आउटपुट रुंदी, नाडी आउटपुट रेट
वेळ वर्ग	स्वयंचलित स्क्रोल प्रदर्शन वेळ, बॅकलिट वेळ, सिस्टम वेळ (आरटीसी), दर वेळ

तपशील

विद्युत वैशिष्ट्ये
मोजमाप प्रकार		एसी सिस्टमवरील हार्मोनिक्ससह आरएमएस, समर्थन 1 पी 2 डब्ल्यू, 3 पी 3 डब्ल्यू, 3 पी 4 डब्ल्यू
मोजमाप अचूकता	व्होल्टेज, चालू	वर्ग 0.5, आयईसी 61557-12 नुसार
	सक्रिय शक्ती	वर्ग 1 / 0.5, आयईसी 61557-12 नुसार
	प्रतिक्रियाशील शक्ती	वर्ग 2, आयईसी 61557-12 नुसार
	उघड शक्ती	वर्ग 1, आयईसीनुसार 61557-12
	सक्रिय ऊर्जा	वर्ग 1 / 0.5 एस, आयईसी 62053-22, आयईसी 61557-12 नुसार
	प्रतिक्रियाशील ऊर्जा	वर्ग 2, आयईसी 62053-23, आयईसी 61557-12 नुसार
	पॉवर फॅक्टर	वर्ग 1, आयईसीनुसार 61557-12
	वारंवारता	वर्ग 0.2, आयईसी 61557-12 नुसार
	हार्मोनिक विकृती	वर्ग 2, आयईसी 61557-12 नुसार
डेटा अद्यतन दर		1 सेकंद. पर्यायी 100 एमएस
इनपुट-व्होल्टेज	फ्लोटेज प्लीहा (एक)	230 व्हीएसी (एल-एन) / 400 व्हीएसी (एल-एल)
	थेट कनेक्शन	मोजलेली श्रेणी: 85 ते 275 व्हीएसी (एल-एन), 85 ~ 480 व्हीएसी (एल-एल)
	वारंवारता श्रेणी	45 ते 65 हर्ट्ज
	ओव्हरलोड क्षमता	2*1 सेकंदासाठी यूएन
इनपुट-करंट	मोजलेली श्रेणी	0.005 ते 100 ए, बेसिक करंट (आयबी) 10 ए आहे
इनपुट-करंट	ओव्हरलोड क्षमता	30*0.01 सेकंदासाठी आयमॅक्स
नाडी आउटपुट	इंटरफेस प्रकार	ओपन कलेक्टर ऑप्टोकॉप्लर
	नाडी स्थिर	400 /100 / 10/1 आयएमपी / केडब्ल्यूएच (Kvarh) (कॉन्फिगर करण्यायोग्य)
	नाडी रुंदी	60/100/200 मिलिसेकंद (कॉन्फिगर करण्यायोग्य), डीफॉल्ट 100 मिलिसेकंद आहे
	नाडी आउटपुट प्रकार	आयात/निर्यात/एकूण सक्रिय ऊर्जा, आयात/निर्यात/एकूण प्रतिक्रियाशील ऊर्जा (कॉन्फिगर करण्यायोग्य)
	वर्ग	वर्ग अ, आयईसीनुसार 62053-31
	इनपुट व्होल्टेज	5 ~ 27 व्हीडीसी
पॅनेलवर नाडी निर्देशक प्रकाश		नाडी स्थिर 400 एमआयएमपी/केडब्ल्यूएच आहे
रीअल-टाइम घड्याळ अचूकता		0.5 एस/डी

यांत्रिक वैशिष्ट्ये
संरक्षणाची आयपी पदवी (आयईसी 60529)	आयपी 51 फ्रंट डिस्प्ले, आयपी 30 मीटर बॉडीसाठी डिझाइन केलेले
परिमाण (डब्ल्यू एक्स एच एक्स डी)	99 x 71 x 65 मिमी
माउंटिंग स्थिती	दिन रेल माउंटिंग
मीटर केसची सामग्री	उल 94 व्ही -0
पर्यावरण वैशिष्ट्ये
ऑपरेटिंग तापमान	-25 ते+55 ℃
साठवण तापमान	-40 ते+80 ℃
आर्द्रता	<90%, नॉन-कंडेन्सिंग
प्रदूषण पदवी	2
उंची	2000 मी पर्यंत
कंप	10 हर्ट्ज ते 150 हर्ट्ज, आयईसी 60068-2-6
इलेक्ट्रोमॅग्नेटिक वैशिष्ट्ये
इलेक्ट्रोस्टेटिक डिस्चार्ज	स्तर 4, आयईसी 61000-4-2 (1) नुसार
रेडिएटेड फील्डची प्रतिकारशक्ती	स्तर 3, आयईसी 61000-4-3 (1) नुसार
इलेक्ट्रिकल फास्ट ट्रान्झियंट्सची प्रतिकारशक्ती	स्तर 4, आयईसी 61000-4-4 (1) नुसार
सर्जेसची प्रतिकारशक्ती	स्तर 4, आयईसी 61000-4-5 (1) नुसार
आयोजित गडबड प्रतिकारशक्ती	स्तर 3, आयईसी 61000-4-6 (1) नुसार
चुंबकीय क्षेत्राची प्रतिकारशक्ती	आयईसी 61000-4-8 (1)
व्होल्टेज डिप्सची प्रतिकारशक्ती	आयईसी 61000-4-11 (1)
रेडिएटेड उत्सर्जन	वर्ग बी, EN55011 त्यानुसार
उत्सर्जन आयोजित केले	वर्ग बी, EN55011 त्यानुसार
हार्मोनिक्स	आयईसी 61000-3-2 (1)
(१): आयईसी 61326-1 मधील औद्योगिक ग्रेड उत्पादनांच्या ग्रेड आवश्यकतानुसार प्रायोगिक चाचणी घेतली जाते
सुरक्षा
मोजमाप श्रेणी	मांजरी III, आयईसी 61010-1 नुसार
ओव्हरव्होल्टेज श्रेणी	मांजरी III, आयईसी 61010-1 नुसार
इन्सुलेशन	एसी व्होल्टेज चाचणी: 1 मिनिटासाठी 4 केव्ही
इन्सुलेशन	आवेग व्होल्टेज चाचणी: 6 केव्ही - 1.2/50µs वेव्हफॉर्म
संरक्षणात्मक वर्ग	II, आयईसी 61010-1 नुसार
संप्रेषण
इंटरफेस मानक आणि प्रोटोकॉल	2-वायर आरएस 485, मोडबस आरटीयू
बुड दर	1200 ते 38400 बीपीएस, डीफॉल्ट 9600 बीपीएस आहे
पॅरिटी बिट	काहीही नाही, विचित्र, डीफॉल्ट काहीही नाही
थांबा	1 किंवा 2, डीफॉल्ट 1 आहे
प्रतिसाद वेळ	<100ms
ट्रान्समिशन मोड	अर्धा-डुप्लेक्स
प्रसारण अंतर	1000 मी पर्यंत
कमाल. बस लोडिंग	64 पीसी
