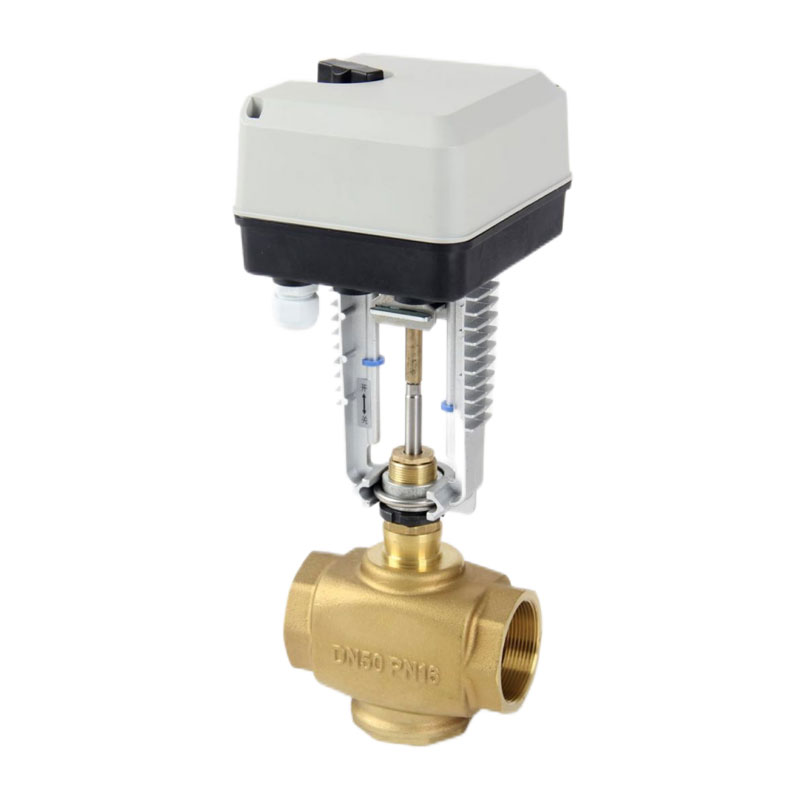

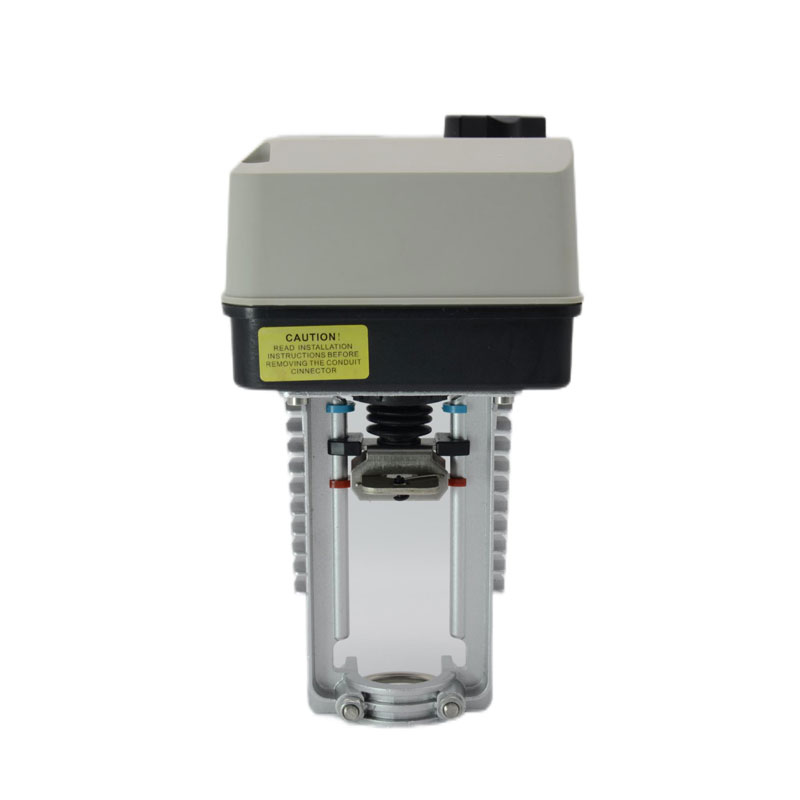

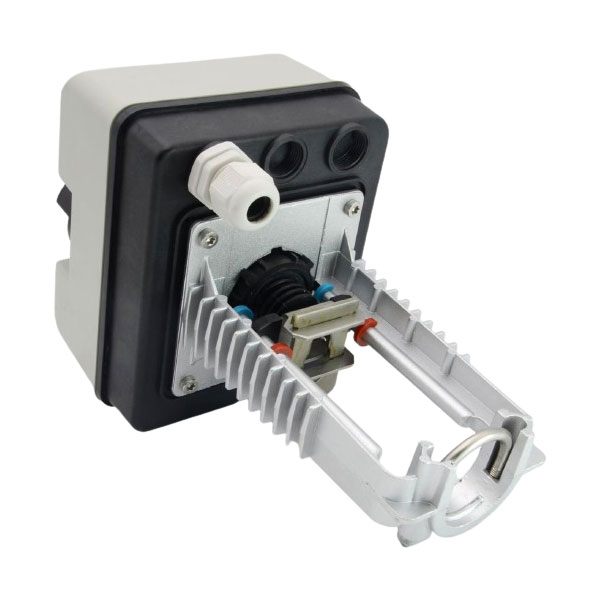

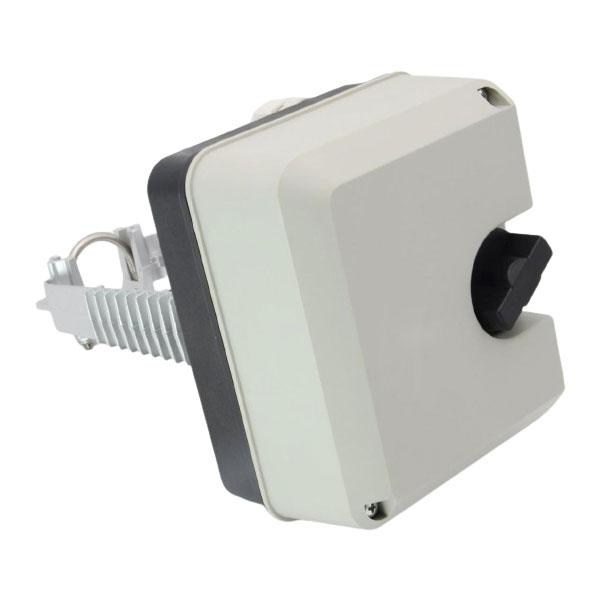

A8088 मालिका इलेक्ट्रिक ॲक्ट्युएटर

A8088 ॲक्ट्युएटरमध्ये दोन प्रकारचे स्विचिंग व्हॅल्यू असते (31) आणि एनालॉग मूल्य (32), जे DN40 / शी जुळलेले आहेत DN50 / DN65 रेग्युलेटिंग वाल्व. हे हवेत मोठ्या प्रमाणावर वापरले जाते कंडिशनिंग, रेफ्रिजरेशन, हीटिंग आणि बिल्डिंग स्थापना सोपे आणि जलद स्वयंचलित नियंत्रण प्रणाली, जे माध्यम अचूकपणे समायोजित करू शकतात उद्देश साध्य करण्यासाठी प्रणालीमध्ये प्रवाह तापमान, दाब आणि ऊर्जा बचत नियंत्रित करणे

चौकशी पाठवा

उत्पादन वर्णन

उत्पादन वैशिष्ट्ये

◆ कनेक्टिंग रॉडची आवश्यकता नाही, साधी आणि द्रुत स्थापना

◆ कमी ऊर्जेचा वापर, देखभाल-मुक्त

◆ अयशस्वी-सुरक्षित स्थिती पर्यायी (जेव्हा नियंत्रण सिग्नल गहाळ असते)

◆ DC0 (2) ~ 10V इनपुट सिग्नल (एनालॉग)

◆ DC2 ~ 10V फीडबॅक सिग्नल (एनालॉग)

◆ एंड पॉइंट मर्यादा आणि मॅन्युअल स्विच

◆ गंजरोधक डिझाइन

◆ तंतोतंत वाल्व स्थिती

◆ स्ट्रोक अनुकूली कार्य (ॲनालॉग)

तांत्रिक मापदंड

विद्युत वैशिष्ट्ये	AC24V 50/60Hz	साहित्य वापरले	गीअर्स: POM, नायलॉन
ड्राइव्ह जोर	800 न्यूटन		रेड्युसर लोअर प्लेट: गॅल्वनाइज्ड स्टील
शक्ती	कमाल 12VA (AC24V वर)		कंस: डाय-कास्ट ॲल्युमिनियम मिश्र धातु
प्रभावी प्रवास कार्यक्रम	20/40 मिमी		शेल: ज्वाला retardant ABS अभियांत्रिकी प्लास्टिक
प्रवास वेळ	जेव्हा वारंवारता 50Hz,114s असते तेव्हा वारंवारता 60Hz,95s असते	तापमान मर्यादा	सभोवतालचे तापमान: -10 ~ 50 ° से स्टोरेज तापमान: -40 〜50 ° से
आउटपुट प्रतिकार	1KQ	आर्द्रता	1% ~ 95% आरएच नॉन-कंडेन्सिंग
संरक्षण पातळी	IP54	द्रव तापमान	<150℃
वजन	2.4 किलो	शरीर वैशिष्ट्ये	DN40 / DN50 / DN65 (नियमित झडप)

वायरिंग आकृती

उत्पादन स्थापना

1. ड्रायव्हरला व्हॉल्व्ह बॉडीच्या वरच्या मानेमध्ये ठेवा, सेट स्क्रू घट्ट करण्यासाठी 4 मिमी ॲलन रेंच वापरा.
(टीप: आधी उजवा स्क्रू दुरुस्त करा)

2. स्प्रिंग-साइड वरून निश्चित क्लॅम्प पुश करा जेणेकरून ते ढकलले जाईल; स्टेम कॅप लिफ्ट करा आणि स्टेम कॅप हेड फिक्स्डमध्ये स्थापित करा पकडीत घट्ट खोबणी

3. स्टेम कॅपचा फिक्सिंग क्लॅम्प सैल करा नंतर स्टेम कॅप घट्ट करा; फिक्स्डक्लॅम्प स्टेम कॅपला क्लॅम्प करते याची खात्री करण्यासाठी तपासा.

4. मॅन्युअल ऑपरेशनल रोटरी बटण उघडा आणि नंतर सोडवा ड्राइव्ह हाऊसिंगचा स्क्रू, कोव्ह उघडा

उत्पादन ऑपरेशन

व्हॉल्व्ह स्टेम वर किंवा खाली असलेल्या रिव्हर्सिबल सिंक्रोनस मोटरद्वारे ड्राइव्ह चालविली जाते. झडप करू शकता तेव्हा पूर्णपणे उघडले किंवा बंद केले, ड्रायव्हरवर प्रतिक्रिया शक्ती निर्माण होईल, ड्रायव्हरच्या आत सूक्ष्म स्विच डी-एनर्जाइज्ड व्हा, आणि ड्रायव्हर काम करणे थांबवेल. सिग्नल नसताना कोणत्याही टप्प्यावर स्थिरपणे थांबा. ड्राइव्हच्या वाढीव नियंत्रकाने पाठवलेला सिग्नल मोटार घड्याळाच्या दिशेने फिरवू शकतो किंवा घड्याळाच्या उलट दिशेने

मॉडेल आकार
