एसी/ डीसी गळती शोधणे अवशिष्ट चालू देखरेख युनिट

झिंकॉन्ग एक व्यावसायिक एसी/ डीसी गळती शोधणे अवशिष्ट चालू मॉनिटरिंग युनिट निर्माता आणि बर्‍याच वर्षांचा अनुभव असलेले पुरवठादार आहे. एसी/ डीसी लीक डिटेक्शन अवशिष्ट चालू मॉनिटरिंग युनिट बर्‍याच अनुप्रयोगांची पूर्तता करू शकते, जर आपल्याला आमच्या दर्जेदार सेवांमध्ये रस असेल तर आपण आता आमच्याशी सल्लामसलत करू शकता आणि आम्ही त्वरित आपल्याकडे परत येऊ. या उपकरणांचे महत्त्वपूर्ण सुरक्षा कार्य पृथ्वीवरील पॉवर मॉड्यूलमधून संपूर्ण प्रणालीच्या गळतीचे निरीक्षण आहे. एक सदोष प्रणाली लोकांसाठी धोकादायक बनू शकते किंवा आग लावू शकते. हे आतापर्यंत येण्यापूर्वी, पॉवर मॉड्यूल ग्रीडपासून डिस्कनेक्ट करणे आवश्यक आहे. गळती करंटमध्ये डीसी आणि एसी घटक असतात. म्हणून एसी/डीसी-सेन्सेटिव्ह मॉनिटरिंग युनिट आवश्यक आहे.

मॉडेल:XKCA-01-MD

चौकशी पाठवा

उत्पादन वर्णन

झिंकॉन्ग एक एसी/ डीसी गळती शोधणे अवशिष्ट चालू मॉनिटरिंग युनिट निर्माता आणि पुरवठादार आहे, जे गुणवत्ता सेवेसाठी सुप्रसिद्ध आहे. व्हेन्झू झिंकॉन्ग इम्पोर्ट अँड एक्सपोर्ट कंपनी, लि. हा एक नाविन्यपूर्ण उपक्रम आहे जो वैज्ञानिक संशोधन, उत्पादन आणि विक्री समाकलित करतो. कंपनीच्या विक्री नेटवर्कमध्ये युरोप आणि आग्नेय आशियासारख्या अनेक देश आणि प्रदेशांचा समावेश आहे आणि त्याची उत्पादन गुणवत्ता आणि सेवा ग्राहकांकडून चांगलीच प्राप्त झाली आहे. आपण आमच्याकडून एसी/ डीसी गळती शोधणे अवशिष्ट चालू देखरेख युनिट खरेदी करण्याचे आश्वासन देऊ शकता.

एक्सकेसीए मालिका अवशिष्ट वर्तमान शोध मॉड्यूल मोठ्या प्रमाणात लागू आहे, विशेषत: इलेक्ट्रिक वाहने, इलेक्ट्रिक मोटारसायकली, इलेक्ट्रिक सायकली, चार्जिंग फी आणि उर्जा सुरक्षा व्यवस्थापनासाठी सार्वजनिक चार्जिंग स्टेशनमध्ये. हे साधे वापर आणि सुलभ स्थापना देते.

वैशिष्ट्ये

■ एकल पुरवठा +5 व्ही
■ ड्युअल डिजिटल ओपन-ड्रेन आउटपुट, 20 एमएएसी/6 एमएडीसी ट्रिप संकेत
Mod मॉड्यूलवरील 3-फेज प्राथमिक कंडक्टर (टाइप. 32 ए, कमाल 40 ए)
DC डीसी अवशिष्ट चालू मूल्य संकेत (0 ~ 30 एमए) साठी पीडब्ल्यूएम आउटपुट
System सिस्टम फॉल्ट संकेतसाठी त्रुटी आउटपुट
PC पीसीबी बोर्डवर आरोहित
■ सेल्फ-टेस्ट फंक्शन

अनुप्रयोग

■ ग्राउंड फॉल्ट डिटेक्शन

■ इलेक्ट्रिक व्हेईकल चार्ज स्टेशन

■ कन्व्हर्टर गळती चालू शोध

मानक

Ic आयईसी 62752 अवशिष्ट वर्तमान आवश्यकतांसाठी लागू

R आरडीसी-पीडीसाठी आयईसी 62955 अवशिष्ट वर्तमान आवश्यकतांसाठी लागू

Ul UL2231 अवशिष्ट वर्तमान आवश्यकतांसाठी लागू

■ घटकांनी पूर्ण-भरलेले आरओएचएस/पोहोच डिझाइन केले

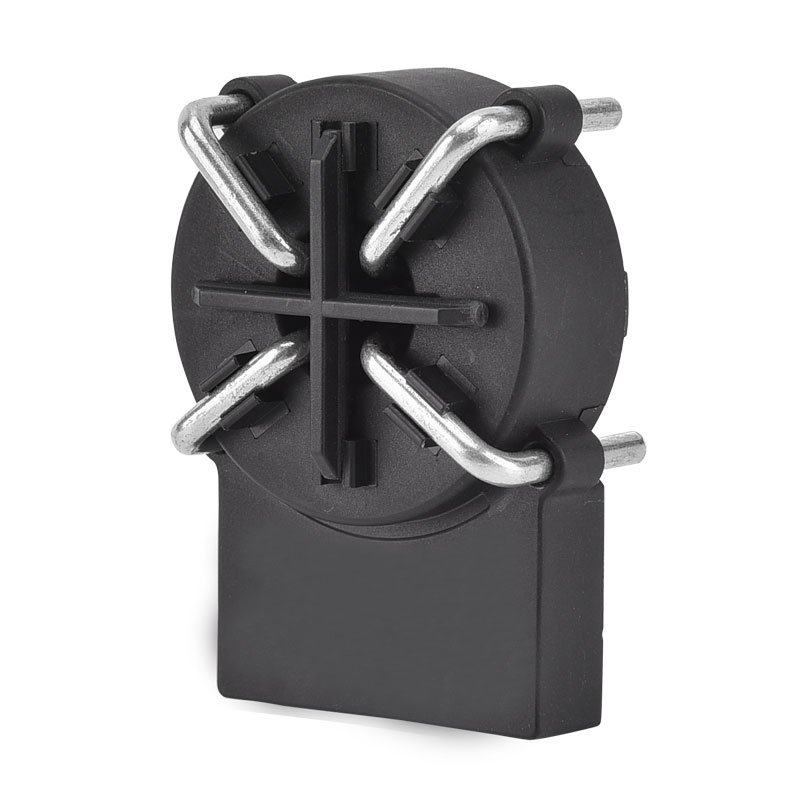

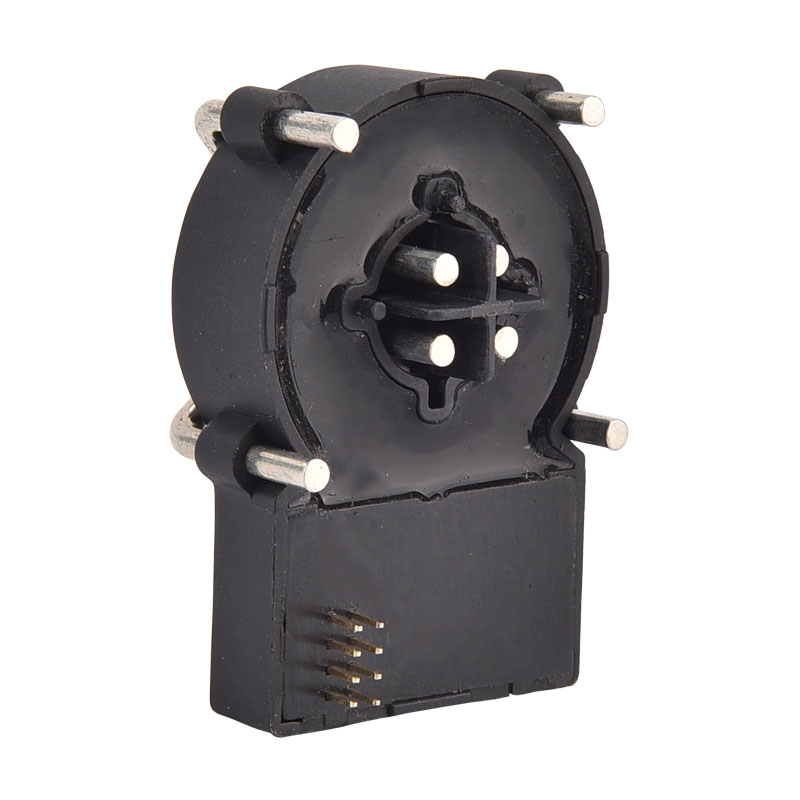

उत्पादन अपार्सन्स

ठराविक अनुप्रयोग योजनाबद्ध ●

पिन व्याख्या ●

पिन-नाही	पिन नाव	कार्य
1	त्रुटी	System सिस्टम फॉल्ट अट दर्शविण्यासाठी ओपन-कलेक्टर आउटपुट पिन ■ जेव्हा सिस्टम दोष नसतो तेव्हा हा पिन जीएनडीवर आयोजित केला जाईल System सिस्टम फॉल्ट झाल्यावर, हा पिन उच्च-प्रतिबिंबित होईल
2	चाचणी	This जेव्हा हा पिन 0 व्हीडीसीवर घेण्यात आला, तेव्हा मॉड्यूल शून्य-पॉईंट-ड्राफ्टची गणना करेल आणि कॅलिब्रेशन ऑपरेशन पूर्ण करण्यासाठी एमसीयूमध्ये नोंदणी करण्यासाठी मूल्य संचयित करेल. Cal कॅलिब्रेशन समाप्त झाल्यानंतर, मॉड्यूल योग्य प्रतिसाद देऊ शकतो की नाही हे तपासण्यासाठी सिस्टम आंतरिकरित्या नक्कल अवशिष्ट प्रवाह व्युत्पन्न करेल. या प्रक्रियेदरम्यान, मॉड्यूल योग्य कार्य करत असल्यास एक्स 20-आउट आणि एक्स 6-आउट उच्च-प्रतिबिंबांकडे वळेल. लक्ष: Test टेस्ट-इन फंक्शन वापरताना, उर्वरित चालू प्रवाह सुनिश्चित करण्यासाठी मुख्य सर्किट कट-ऑफ असणे आवश्यक आहे Pin हे पिन फंक्शन वापरताना, कृपया टाइम डायग्राम आकृतीचे अनुसरण करा
3	X6-आउट	Ract जर अवशिष्ट वर्तमान प्री-सेट डीसी ट्रिपप्लिंग व्हॅल्यूपेक्षा जास्त असेल (या मॉड्यूलसाठी सामान्यत: 4.5 एमएडीसी), हे आउटपुट उच्च-प्रतिरोधक अवस्थेत आहे ■ जेव्हा एकूण अवशिष्ट चालू आर. System सिस्टम-फॉल्ट झाल्यावर हे आउटपुट उच्च-प्रतिबिंबित स्थितीत असते Other इतर सामान्य परिस्थितीसाठी, हे आउटपुट कमी पातळीवर आहे (जीएनडी)
4	X20-आउट	■ जर अवशिष्ट प्रवाह पूर्व-सेट सर्व-चालू ट्रिपिंग व्हॅल्यूपेक्षा जास्त असेल (शुद्ध-एसीसाठी सामान्यत: 17.8 एमएएसी), हे आउटपुट उच्च-प्रतिरोधक अवस्थेत आहे System सिस्टम-फॉल्ट झाल्यावर हे आउटपुट उच्च-प्रतिबिंबित स्थितीत असते Other इतर सामान्य परिस्थितीसाठी, हे आउटपुट कमी पातळीवर आहे (जीएनडी)
5	जीएनडी	■ ग्राउंड
6	व्हीडीडी	■ मॉड्यूल पॉवर सप्लाय, मानक व्होल्टेज 5 व्हीडीसी ■ व्होल्टेज इनपुट 4.85 ~ 5.15vdc, पॉवर आउटपुट क्षमता> 100 एमएच्या आत असणे आवश्यक आहे ■ वीजपुरवठा रिपल ≤ 150mv (संदर्भ आयसी एलपी 2985 ए -50 डीबीसाठी एलडीओ सर्किट वापरण्याची सूचना आहे)
7	पीडब्ल्यूएम	K 8 केएचझेड पीडब्ल्यूएमसह ड्यूटी-सायकलसह डीसी अवशिष्ट चालू घटक सूचित Utput आउटपुट रेझोल्यूशन = 3333%/एमएडीसी 0 ~ 30 एमएडीसी पासून ■ अचूकता सुमारे ± 0.5 एमए
8	एन.सी.	Used वापरलेले नाही

विद्युत/विश्वसनीयता वैशिष्ट्ये 

	चार	मि	टाइप	कमाल	युनिट
1	प्राथमिक नाममात्र आरएमएस चालू (1 फेज / 3 फेज)		32	40	A
2	पुरवठा व्होल्टेज	4.85	5	5.15	V
3	वातावरणीय ऑपरेशन तापमान	-40		+105	℃
4	वातावरणीय साठवण तापमान	-20		+65	℃
5	स्थिर उर्जा वापर			110	मेगावॅट
6	विद्युत क्लीयरन्स; प्राथमिक-प्राथमिक	6.5			मिमी
7	विद्युत क्लीयरन्स; प्राथमिक माध्यमिक	10			मिमी
8	क्रिपेज अंतर; प्राथमिक-प्राथमिक	8			मिमी
9	क्रिपेज अंतर; प्राथमिक-माध्यमिक	10			मिमी
10	व्होल्टेज इनपुट, निम्न स्तर	0		0.6	V
11	व्होल्टेज इनपुट, उच्च स्तरीय	4.2		5	V
12	सैद्धांतिक डिझाइन जीवन	20			Yr
13	ऑपरेटिंग उंची			4000	m

ट्रिप-करंट (अवशिष्ट वर्तमान संबंधित वैशिष्ट्ये)

	Wav	फ्रिक	मि	टाइप	कमाल	युनिट
1	एसी	50 हर्ट्ज	15	17.8	20	मा
2	ए 0	50 हर्ट्ज	11	17	26	मा
3	A90	50 हर्ट्ज	10	18.5	27	मा
4	A135	50 हर्ट्ज	10	22.9	28	मा
5	2 पीडीसी	-	3.5	5.0	7	मा
6	3 पीडीसी	-	3.1	4.5	6.2	मा
7	एस-डीसी	-	3.0	4.5	6.0	मा

ट्रिप-टाइम (अवशिष्ट वर्तमान संबंधित वैशिष्ट्ये)

	Wav	फ्रिक	चालू	टाइप	कमाल	युनिट
1	एसी	50 हर्ट्ज	30 एमए	50	1000	एमएस
2	एसी	50 हर्ट्ज	60 एमए	16	100	एमएस
3	एसी	50 हर्ट्ज	150 एमए	15	60	एमएस
4	एसी	50 हर्ट्ज	5 ए ~ 100 ए	8.5	60	एमएस
5	ए 0	-	42 एमए	25	100	एमएस
6	ए 0	-	84 एमए	18	60	एमएस
7	ए 0	-	210 एमए	10	60	एमएस
8	ए 0+डीसी	-	42 एमए+6 एमएडीसी	18	60	एमएस
9	ए 0+डीसी	-	84 एमए+6 एमएडीसी	15	60	एमएस
10	ए 0+डीसी	-	210 एमए+6 एमएडीसी	15	60	एमएस
11	एस-डीसी	-	6 एमए	48	1000	एमएस
12	एस-डीसी	-	60 एमए	16	100	एमएस
13	एस-डीसी	-	300 एमए	8.5	60	एमएस
14	2 पीडीसी/3 पीडीसी	-	60 एमए	20	100	एमएस
15	2 पीडीसी/3 पीडीसी	-	120 एमए	15	60	एमएस
16	2 पीडीसी/3 पीडीसी	-	300 एमए	12	60	एमएस
17	2 पीडीसी/3 पीडीसी	-	5 ए ~ 100 ए	12	60	एमएस

उत्पादनाचे परिमाण (मिमी)

टायमिंग डायग्राम ●

System सिस्टम स्टॅबलायझेशनची प्रतीक्षा वेळ म्हणून टी 0, टी 02 270ms

■ टी 1 प्रतीक्षा वेळ म्हणून, टी 1 ≥ 100ms सुचविले जाते

■ टी 2 कॅलिब्रेशन आणि सेल्फ-टेस्ट ऑर्डर वेळ म्हणून, हे 50 एमएस ≤ टी 2 ≤ 100 मीटर सुचविले जाते

■ टी 3 सेल्फ-टेस्ट डीसी, टी 32 200 मीटरची प्रतीक्षा वेळ म्हणून, 300ms नंतर एक्स 6-आउट वाचण्याची सूचना आहे

■ टी 4 सेल्फ-टेस्ट एसीची प्रतीक्षा वेळ म्हणून, टी 4 ने 690 एमएस, 300 एमएस नंतर एक्स 30-आउट वाचण्याची सूचना दिली जाते

■ टी 5 एसी सेल्फ-टेस्ट संकेत कालावधी कालावधी, टी 5 ≈ 1580ms

■ टी 6 डीसी सेल्फ-टेस्ट संकेत कालावधी कालावधी, टी 6 ≈ 1090 एमएस

सेल्फ-टेस्ट सर्किट ●

Simul 2 झेडसीटी वर वाइडिंग सिमुअल डीसी अवशिष्ट करंट व्युत्पन्न करण्यासाठी

Value विशिष्ट मूल्य व्युत्पन्न करण्यासाठी व्हीडीडी वापरुन = 6.53 एमएडीसी सिम्युलेटेड अवशिष्ट चालू

System सिस्टम योग्य कार्य करीत आहे की नाही हे तपासण्यासाठी ही वर्तमान सर्वात प्रतिबंधित ट्रिपिंग अट आहे

डिजिटल सिग्नल फ्लिप थ्रेशोल्ड ●

Signic सिग्नल दोलन टाळण्यासाठी, ट्रिपिंग सिग्नल आउटपुट फ्लिपिंग ट्रिपिंग थ्रेशोल्ड आणि रिकव्हरी थ्रेशोल्डसह सेट केले गेले आहे

Tr ट्रिपिंग थ्रेशोल्ड करताना गाठले-संबंधित एक्स-आउट फ्लिप ， आणि जेव्हा सध्याची पुनर्प्राप्ती उंबरठ्यावर कमी होते , संबंधित एक्स-आउट फ्लिप पुन्हा, निम्न स्तरीय स्थितीकडे परत
