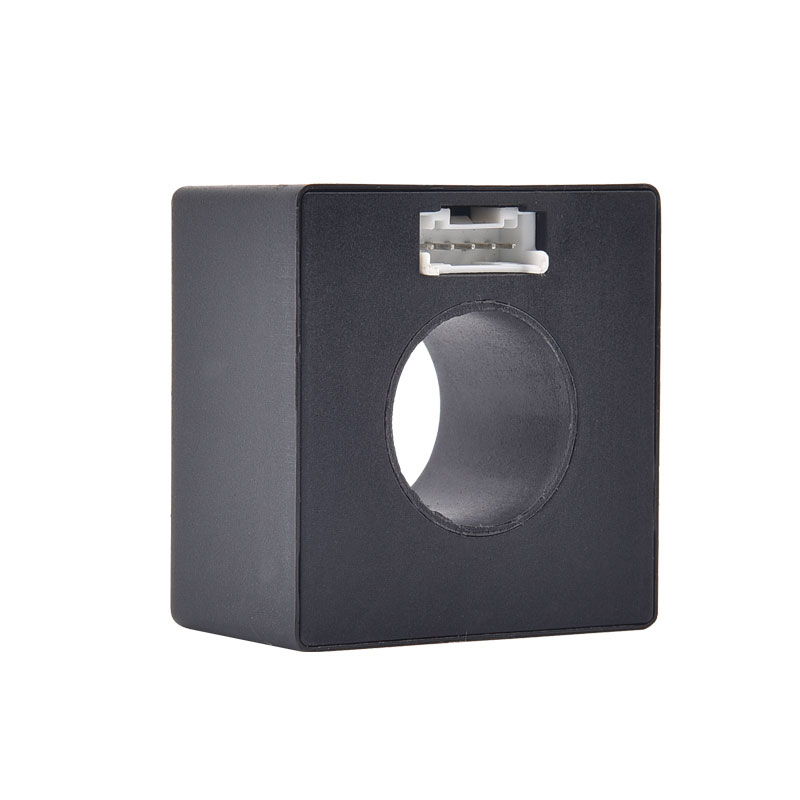

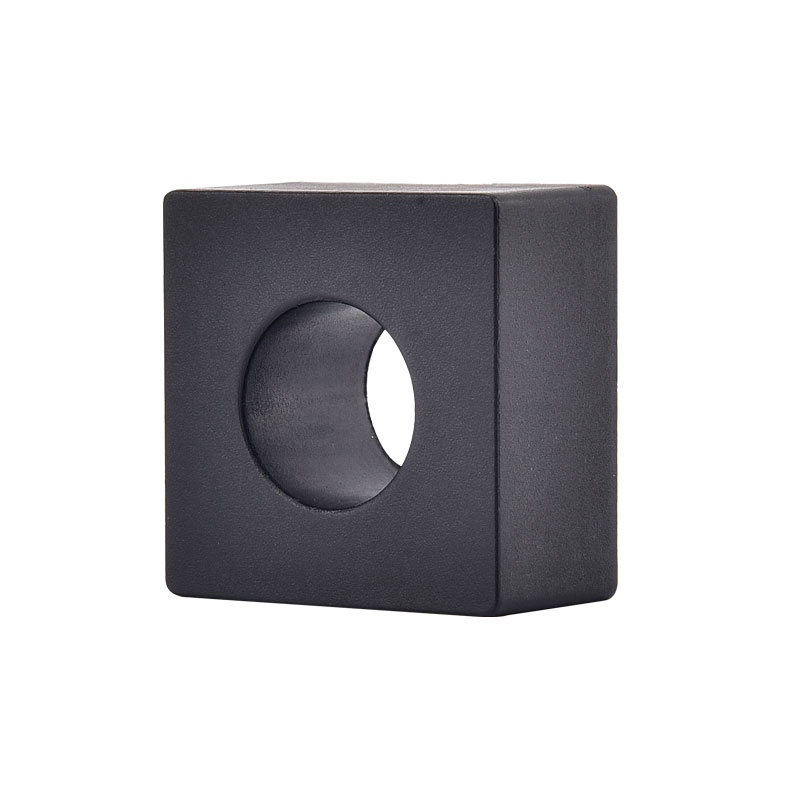

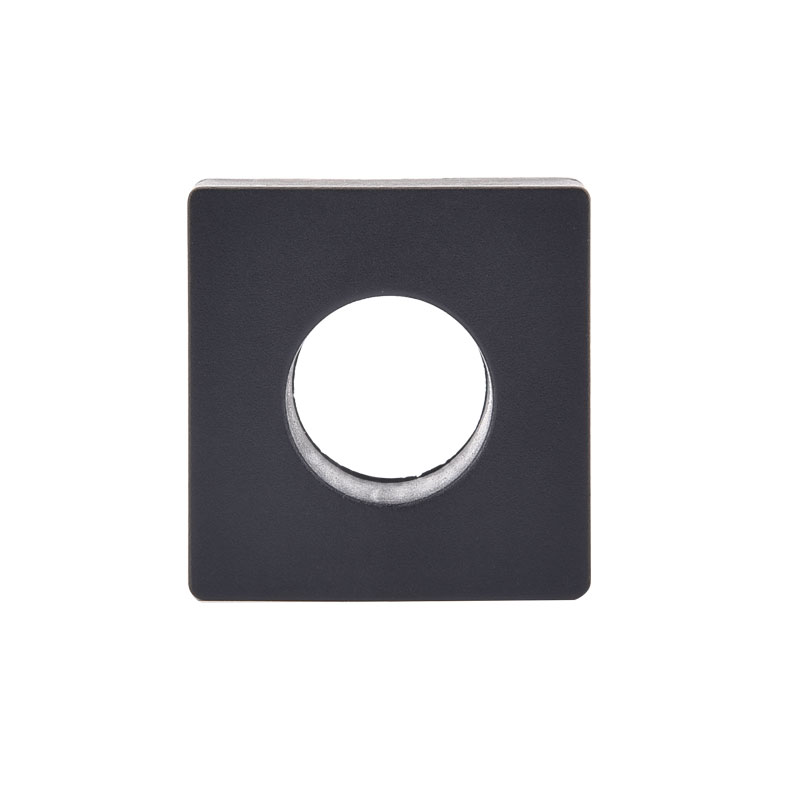

उच्च अचूक बी-प्रकार गळती सेन्सर

झिंकॉन्ग हा एक व्यावसायिक उच्च अचूक बी-प्रकार लीक सेन्सर निर्माता आणि बर्‍याच वर्षांचा अनुभव असलेले पुरवठादार आहे. उच्च अचूक बी-टाइप लीक सेन्सर बर्‍याच अनुप्रयोगांची पूर्तता करू शकतो, जर आपल्याला आमच्या दर्जेदार सेवांमध्ये रस असेल तर आपण आता आमच्याशी सल्लामसलत करू शकता आणि आम्ही आपल्याकडे त्वरित परत येऊ. या उपकरणांचे महत्त्वपूर्ण सुरक्षा कार्य पृथ्वीवरील पॉवर मॉड्यूलमधून संपूर्ण प्रणालीच्या गळतीच्या प्रवाहाचे निरीक्षण करते. एक सदोष प्रणाली लोकांसाठी धोकादायक बनू शकते किंवा आग लावू शकते. हे आतापर्यंत येण्यापूर्वी, पॉवर मॉड्यूल ग्रीडपासून डिस्कनेक्ट करणे आवश्यक आहे. गळती करंटमध्ये डीसी आणि एसी घटक असतात. म्हणून एसी/डीसी-सेन्सेटिव्ह मॉनिटरिंग युनिट आवश्यक आहे.

चौकशी पाठवा

उत्पादन वर्णन

झिंकॉन्ग हा उच्च अचूक बी-प्रकार लीक सेन्सर निर्माता आणि पुरवठादार आहे, जो गुणवत्ता सेवेसाठी सुप्रसिद्ध आहे. व्हेन्झू झिंकॉन्ग इम्पोर्ट अँड एक्सपोर्ट कंपनी, लि. हा एक नाविन्यपूर्ण उपक्रम आहे जो वैज्ञानिक संशोधन, उत्पादन आणि विक्री समाकलित करतो. कंपनीच्या विक्री नेटवर्कमध्ये युरोप आणि आग्नेय आशियासारख्या अनेक देश आणि प्रदेशांचा समावेश आहे आणि त्याची उत्पादन गुणवत्ता आणि सेवा ग्राहकांकडून चांगलीच प्राप्त झाली आहे. आमच्याकडून उच्च अचूक बी-प्रकार गळती सेन्सर खरेदी करण्यासाठी आपण खात्री बाळगू शकता.

वैशिष्ट्ये

■ एकल पुरवठा +5 व्ही

■ उच्च आणि निम्न स्तरीय आउटपुट

■ सेल्फ-टेस्ट फंक्शन

PC पीसीबी बोर्डवर आरोहित

अनुप्रयोग

■ ग्राउंड फॉल्ट डिटेक्शन

■ इलेक्ट्रिक व्हेईकल चार्ज स्टेशन

■ कन्व्हर्टर गळती चालू शोध

मानक

Ic आयईसी 62752 अवशिष्ट वर्तमान आवश्यकतांसाठी लागू

R आरडीसी-एमडीसाठी आयईसी 62955 अवशिष्ट वर्तमान आवश्यकतांसाठी लागू

■ घटकांनी पूर्ण-भरलेले आरओएचएस/पोहोच डिझाइन केले

विहंगावलोकन

या उपकरणांचे एक महत्त्वाचे सुरक्षा कार्य म्हणजे पृथ्वीवरील पॉवर मॉड्यूलमधून संपूर्ण प्रणालीच्या गळतीच्या प्रवाहाचे मॉनिटर. एक सदोष प्रणाली लोकांसाठी धोकादायक बनू शकते किंवा आग लावू शकते. हे आतापर्यंत येण्यापूर्वी, पॉवर मॉड्यूल ग्रीडपासून डिस्कनेक्ट करणे आवश्यक आहे. गळती करंटमध्ये डीसी आणि एसी घटक असतात. म्हणून एसी/डीसी-सेन्सेटिव्ह मॉनिटरिंग युनिट आवश्यक आहे.

एक्सकेसीए मालिका अवशिष्ट वर्तमान शोध मॉड्यूल मोठ्या प्रमाणात लागू आहे, विशेषत: इलेक्ट्रिक वाहने, इलेक्ट्रिक मोटारसायकली, इलेक्ट्रिक सायकली, चार्जिंग फी आणि उर्जा सुरक्षा व्यवस्थापनासाठी सार्वजनिक चार्जिंग स्टेशनमध्ये. हे साधे वापर आणि सुलभ स्थापना देते.

ठराविक अनुप्रयोग योजनाबद्ध ●

पिन व्याख्या ●

पिन क्रमांक	प्रतीक	पिन प्रकार	कार्ये
1	व्हीडीडी	शक्ती	मॉड्यूल वीजपुरवठा, मानक व्होल्टेज 5 व्हीडीसी व्होल्टेज इनपुट 4.85 ~ 5.15 व्हीडीसी, पॉवर आउटपुट क्षमता> 100 एमएच्या आत असणे आवश्यक आहे वीजपुरवठा रिपल ≤ 150mv
2	सहल	आउटपुट	जेव्हा अवशिष्ट प्रवाह उंबरठा ओलांडतो, आउटपुट पातळी तळाशी ते उच्च पर्यंत बदलते
3	जीएनडी	शक्ती	ग्राउंड
4	कॅल	इनपुट	जेव्हा हा पिन 0 व्हीडीसीवर घेण्यात आला, तेव्हा मॉड्यूल शून्य-पॉईंट-ड्राफ्टची गणना करेल आणि कॅलिब्रेशन ऑपरेशन पूर्ण करण्यासाठी एमसीयूमध्ये नोंदणी करण्यासाठी मूल्य संचयित करेल. सीएएल फंक्शन वापरताना, उर्वरित चालू प्रवाह सुनिश्चित करण्यासाठी मुख्य सर्किट कट-ऑफ असणे आवश्यक आहे
5	चाचणी	इनपुट	चार्जिंग सुरू करण्यापूर्वी, उत्पादन सामान्यपणे कार्य करते की नाही हे सत्यापित करण्यासाठी या पिनद्वारे उत्पादनावर एक सिम्युलेशन चाचणी करा

विद्युत/विश्वसनीयता वैशिष्ट्ये 

	चार	मि	टाइप	कमाल	युनिट
1	प्राथमिक नाममात्र आरएमएस चालू (1 फेज / 3 फेज)		32	80	A
2	पुरवठा व्होल्टेज	4.85	5	5.15	V
3	सापेक्ष आर्द्रता			95	%
4	वातावरणीय ऑपरेशन तापमान	-40		+105	℃
5	वातावरणीय साठवण तापमान	-20		+65	℃
6	वीज वापर			≤110	मेगावॅट
7	व्होल्टेज इनपुट/आउटपुट, निम्न स्तर	0		0.6	V
8	व्होल्टेज इनपुट/आउटपुट, उच्च स्तर	4.2		5	V
9	सैद्धांतिक डिझाइन जीवन		≧ 20		Yr
10	ऑपरेटिंग उंची			≤4000	m

ट्रिप-करंट (अवशिष्ट वर्तमान संबंधित वैशिष्ट्ये)

	Wav	फ्रिक	मि	टाइप	कमाल	युनिट
1	एस-डीसी	-	3	4.5	6	मा
2	2 पीडीसी	-	3.5	5	7	मा
3	3 पीडीसी	-	3.1	4.5	6.2	मा

ट्रिप-टाइम (अवशिष्ट वर्तमान संबंधित वैशिष्ट्ये)

	Wav	फ्रिक	चालू	टाइप	कमाल	युनिट
1	एस-डीसी	-	6 एमए	100	1000	एमएस
2	एस-डीसी	-	60 एमए	50	300	एमएस
3	एस-डीसी	-	200 एमए	50	100	एमएस
4	2 पीडीसी	-	60 एमए	50	300	एमएस
5	2 पीडीसी	-	200 एमए	50	100	एमएस
6	3 पीडीसी	-	60 एमए	50	300	एमएस
7	3 पीडीसी	-	200 एमए	50	100	एमएस

नॉट्रिप-टाइम (अवशिष्ट वर्तमान संबंधित वैशिष्ट्ये)

	Wav	फ्रिक	चालू	कमी-मर्यादा	युनिट
1	एसी	50 हर्ट्ज	30 एमए	∞	एमएस
2	एसी	50 हर्ट्ज	60 एमए	300	एमएस
3	एसी	50 हर्ट्ज	150 एमए	80	एमएस
4	एसी	50 हर्ट्ज	5 ए	80	एमएस

उत्पादनाचे परिमाण (मिमी)

टीपः टर्मिनल वायर सानुकूलित केल्या जाऊ शकतात.

टायमिंग डायग्राम ●

■ व्हीडीडी पॉवर-अप वेग ≤ 5ms/v

■ टी 1 प्रतीक्षा वेळ म्हणून, टी 1 ≥ 100ms सुचविले जाते

■ 50ms≤ T2≤100ms, कॅल पिन पिन कमी वेळ 50ms पेक्षा जास्त, उत्पादन शून्य टप्प्यात प्रवेश करण्यास सुरवात करते

■ T3≥500ms आणि शून्य पूर्ण होण्याची प्रतीक्षा करा

■ t4≈400ms, आणि चाचणी सेल्फ-टेस्ट सिग्नल सक्षम करण्यापूर्वी टी 3 पूर्ण होईपर्यंत प्रतीक्षा करणे आवश्यक आहे

■ ट्रिप पिन आउटपुट उच्च कालावधी टीएक्स = 100 एमएस (सेल्फ-टेस्ट फंक्शन सत्यापित करा)

■ ty = 100ms ही ट्रिप पिन उच्च स्तरीय फिकट वेळ आहे (स्वत: ची चाचणी सत्यापन अक्षम करते)

सेल्फ-टेस्ट सर्किट ●

Simul 2 झेडसीटी वर वाइडिंग सिमुअल डीसी अवशिष्ट करंट व्युत्पन्न करण्यासाठी
Value विशिष्ट मूल्य व्युत्पन्न करण्यासाठी व्हीडीडी वापरुन = 6.53 एमएडीसी सिम्युलेटेड अवशिष्ट चालू
System सिस्टम योग्य कार्य करीत आहे की नाही हे तपासण्यासाठी ही वर्तमान सर्वात प्रतिबंधित ट्रिपिंग अट आहे

डिजिटल सिग्नल फ्लिप थ्रेशोल्ड ●

Signic सिग्नल दोलन टाळण्यासाठी, ट्रिपिंग सिग्नल आउटपुट फ्लिपिंग ट्रिपिंग थ्रेशोल्ड आणि रिकव्हरी थ्रेशोल्डसह सेट केले गेले आहे

Tr ट्रिपिंग थ्रेशोल्ड गाठला तेव्हाThe संबंधित एक्स-आउट फ्लिप ， आणि जेव्हा पुनर्प्राप्ती उंबरठा कमी होतो , संबंधित एक्स-आउट फ्लिप पुन्हा, निम्न स्तरीय स्थितीकडे परत
